一、 什么是防落梁裝置？
防落梁裝置是一種安裝在橋梁上的抗震安全構造措施。它的核心功能是防止或限制橋梁的主梁（橋面結構）在地震等極端荷載作用下，發生過大的橫向或縱向位移，甚至從橋墩、橋臺上墜落（落梁）的災難性事故。
您可以把它想象成橋梁的 “安全帶” 。平時正常行駛時，它不發揮作用，允許橋梁因溫度變化、混凝土收縮徐變等產生微小的正常位移。但一旦遇到地震這種“劇烈碰撞”，它會立刻“鎖死”，將梁體“拉住”或“擋住”，避免其滑脫墜落。
二、 為什么需要防落梁裝置？
橋梁結構在設計時已經考慮了恒載（自重）、活載（車輛行人）、風載等常見荷載。但地震產生的作用力極其巨大且復雜，傳統設計可能不足以應對：
1. 歷史教訓：在過去的大地震中，發生了大量橋梁垮塌案例，其中很多都是因為梁體位移過大，從支座滑落導致的“落梁”破壞。這是橋梁震害最主要的形式之一，危害極大。
2. 地震的復雜性：地震會產生多維度的振動（上下、左右、前后），可能導致梁體與墩柱之間產生復雜的相對運動，遠超常規支座的約束能力。
3. 設防理念的進化：現代橋梁抗震設計理念從“強度抗震”發展為“性能抗震”，即不僅要防止倒塌（保證生命線通道），還要控制損傷程度，便于震后快速修復。防落梁裝置是實現“大震不倒”這一高設防目標的關鍵部件。
三、 防落梁裝置的主要形式與工作原理
防落梁裝置不是一個單一的零件，而是一套系統。根據其功能和工作原理，主要分為以下幾類：

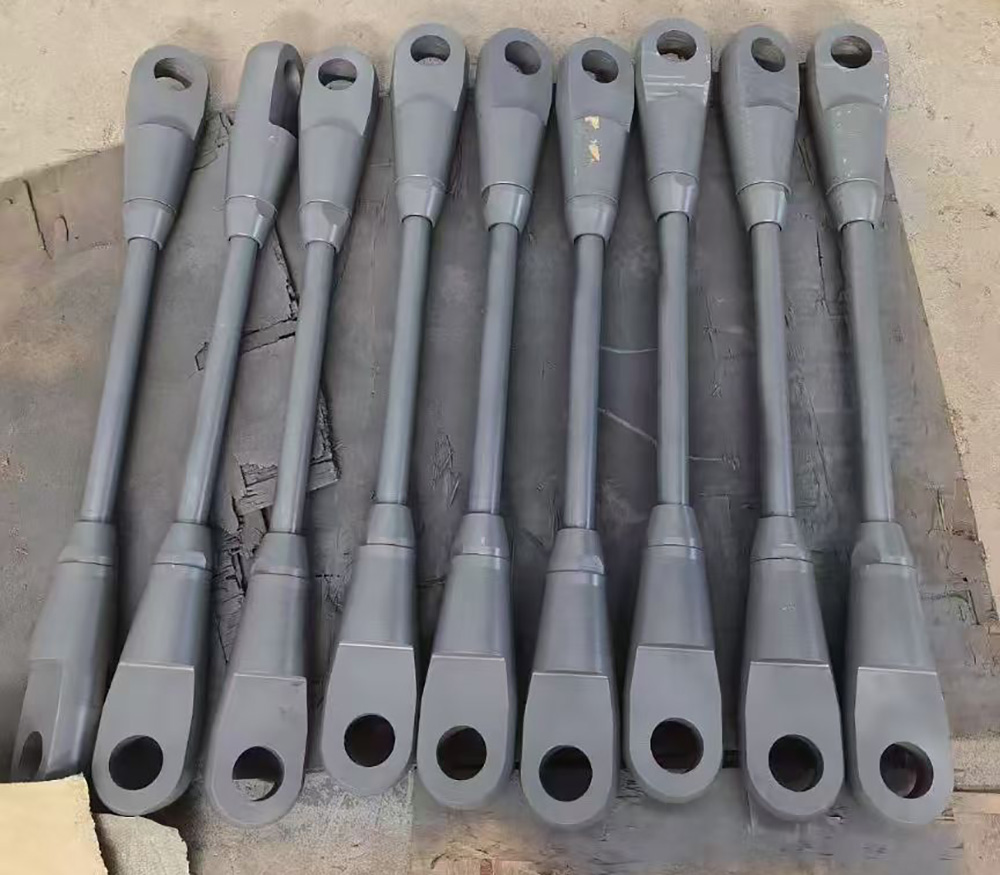

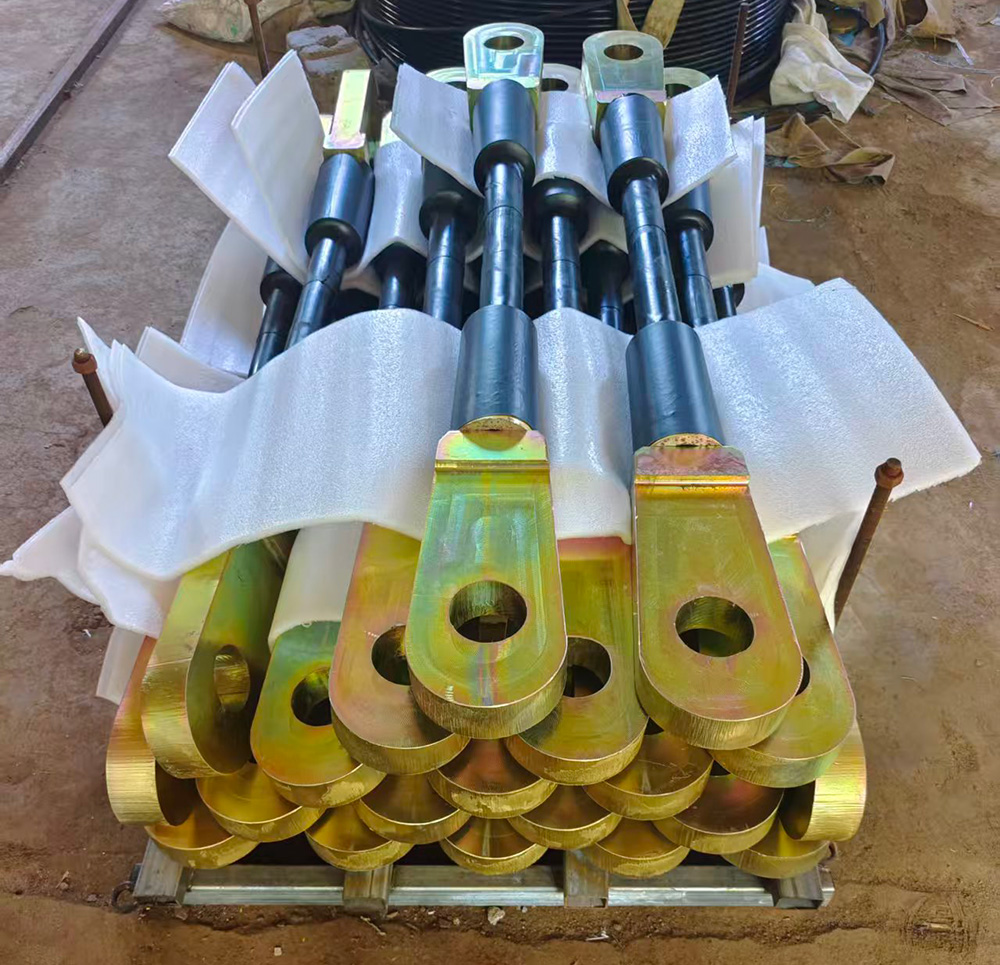

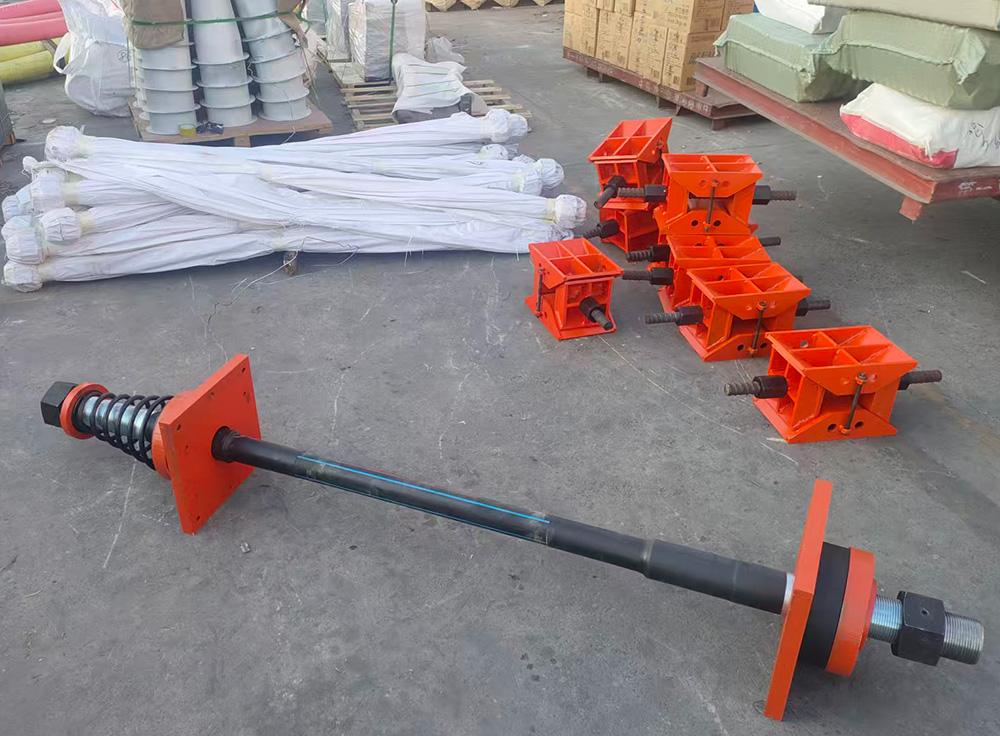

1. 連梁裝置（或稱為拉索式、連桿式裝置）
這是最直接的一種“安全帶”形式。
工作原理：用高強度的金屬拉索、鋼連桿或型鋼，將橋梁的主梁和橋墩（或橋臺）直接連接起來。
特點：
主動約束：直接提供縱向或橫向的約束力。
可設計性：可以通過設計連接件的長度、強度和安裝間隙，來精確控制梁體允許的最大位移量。正常小位移時不受力，位移超限時開始受力拉結。
應用：非常普遍，尤其適用于限制縱向位移。
2. 擋塊
這是最常見和傳統的形式，屬于“被動阻擋”型。
工作原理：在橋墩/橋臺頂面，主梁的側方或端部，澆筑或安裝一個鋼筋混凝土塊或鋼塊。
特點：
被動限位：依靠擋塊自身的強度和剛度來“擋住”梁體。
經濟簡單：成本較低，施工方便。
缺點：剛性碰撞，可能導致梁體或擋塊本身在劇烈沖擊下發生局部破損?，F(xiàn)代設計會對擋塊進行精細化設計，有時會采用可更換的耗能鋼擋塊，既能限位又能通過自身變形消耗地震能量。
3. 梁端連接裝置
主要防止相鄰聯橋跨（兩孔相鄰的橋）之間發生過大的相對位移而碰撞或脫落。
工作原理：在相鄰兩跨梁的端部之間安裝連接裝置（如縱向鋼桁架、橫向限制裝置）。
特點：防止碰撞和錯位，協調相鄰聯的振動。
4. 阻尼器連接裝置
這是一種更先進的“智能安全帶”。
工作原理：將液體粘滯阻尼器或金屬屈服阻尼器等安裝在梁體與橋墩之間。
特點：
耗能減震：它不僅限制位移，還能通過阻尼介質的摩擦、粘滯或金屬的塑性變形，大量消耗地震輸入的能量。
減少力傳遞：能有效地減小傳遞給墩柱和基礎的地震力，保護下部結構。
性能優越：是現代新建重要橋梁和既有橋梁抗震加固的首選方案之一。
四、 設計要點與考量因素
設計一個有效的防落梁系統，需要考慮以下關鍵點：
1. 設計位移：根據地震設防等級、橋梁結構特性等，計算出梁體可能發生的最大預期位移。防落梁裝置的約束間隙和強度必須基于此進行設計。
2. 功能協同：防落梁裝置必須與支座協同工作。支座負責日常的承載和變形，防落梁裝置負責極端情況下的安全。兩者是一個系統，不能相互干擾。
3. 多方向約束：地震方向不確定，因此需要同時考慮縱向（順橋向）和橫向（橫橋向）的約束， often requiring a combination of different devices.
4. 強度與剛度：裝置本身必須足夠強大，能夠承受預期的巨大地震力而不先于結構破壞。
5. 可檢查性與可更換性：理想情況下，這些裝置應設計成在震后可以方便地進行檢查和測量，如果發生損壞或產生塑性變形，應能夠被更換，以便快速恢復橋梁功能。
五、 應用與規范
應用范圍：廣泛應用于高烈度地震區（抗震設防烈度7度及以上）的橋梁，特別是重要橋梁（如高速公路、城市主干道、應急生命線橋梁等）。
技術規范：世界各國的橋梁抗震設計規范都對防落梁措施提出了明確要求。例如：
中國的《公路橋梁抗震設計規范》（JTG/T 2231-01—2020）
美國的AASHTO《公路橋梁抗震設計指南》（AASHTO Guide Specifications for LRFD Seismic Bridge Design）
總結
防落梁裝置是現代橋梁抗震體系中的“保險絲”和“生命線”。 它從被動防御到主動控制，從簡單的混凝土擋塊到復雜的智能阻尼系統，技術的發展極大地提升了橋梁在地震中的安全性。它的存在，雖不顯眼，卻在關鍵時刻肩負著防止結構整體垮塌、保障人民生命財產安全的巨大責任，是土木工程師應對自然災害的智慧結晶。
